Hộp phối quang ODF 2FO PRONET PR-ODF02 – Giải pháp đấu nối cáp quang nhỏ gọn

Trong các hệ thống mạng quang quy mô nhỏ, không phải lúc nào cũng cần sử dụng những hộp phối quang có dung lượng lớn. PRONET PR-ODF02 được thiết kế dành cho những điểm cần quản lý số lượng nhỏ sợi quang, với dung lượng 2FO tương đương 2 sợi quang.

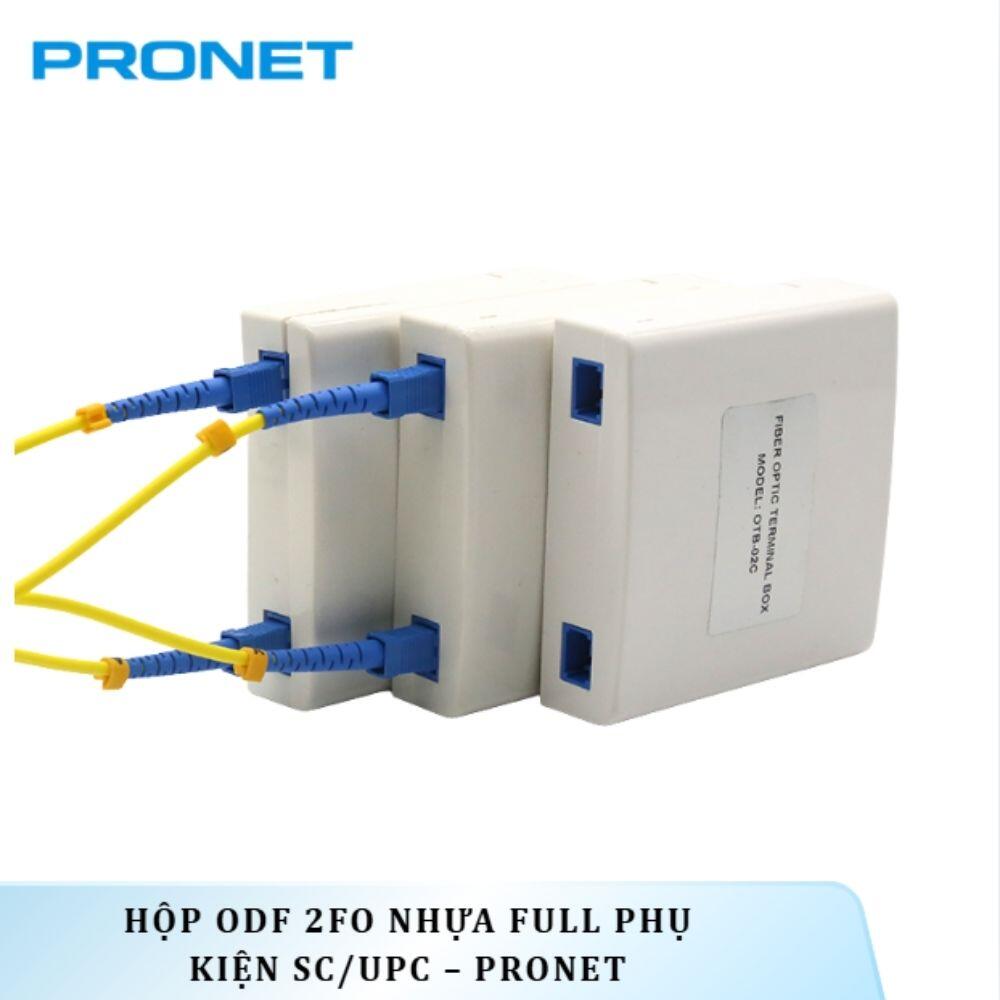

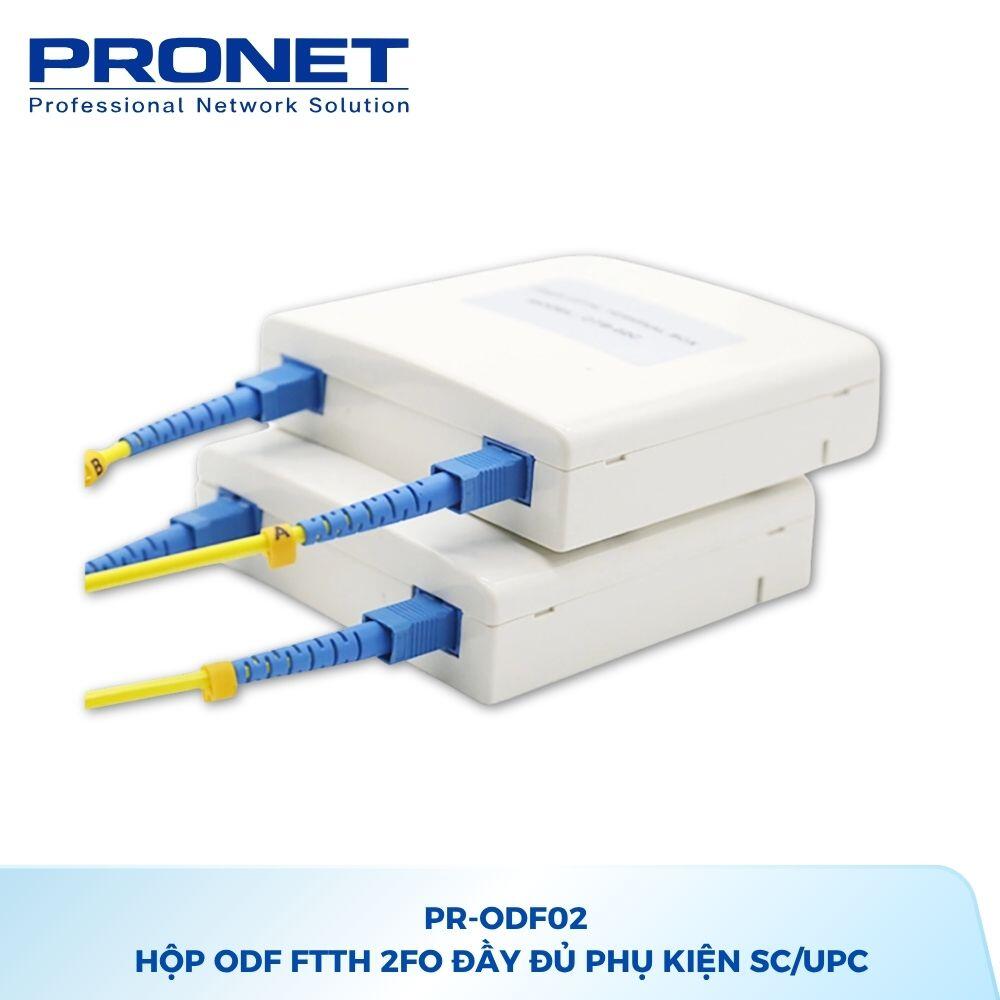

Sản phẩm có thiết kế nhỏ gọn, sử dụng vỏ nhựa ABS và tích hợp sẵn các phụ kiện cần thiết cho quá trình phối quang như adapter SC/UPC, vỉ hàn, ống co nhiệt và khay cuộn cáp. Nhờ đó, PR-ODF02 có thể được sử dụng tại các điểm cuối hoặc điểm kết nối quang có quy mô nhỏ.

Thông tin sản phẩm PRONET xác nhận PR-ODF02 có thể treo tường, đặt để bàn hoặc gắn vào hộp kỹ thuật, giúp linh hoạt hơn trong quá trình triển khai.

Dung lượng 2FO cho hệ thống quy mô nhỏ

PR-ODF02 có dung lượng 2FO, tương ứng với 2 sợi quang.

Dung lượng này phù hợp với các hệ thống chỉ cần xử lý một số lượng nhỏ kết nối quang. Đây là lựa chọn phù hợp cho các điểm kết cuối cáp quang, hệ thống FTTH hoặc những vị trí không cần sử dụng ODF có dung lượng lớn.

Với thiết kế 2FO, sản phẩm giúp tập trung các điểm đấu nối vào một hộp riêng biệt thay vì để mối hàn hoặc dây quang nằm rời bên ngoài.

Vỏ nhựa ABS nhỏ gọn

PR-ODF02 sử dụng vỏ nhựa ABS. Theo thông tin sản phẩm, vật liệu này được mô tả là nhẹ, bền và chống ẩm.

Thiết kế vỏ nhựa giúp sản phẩm có trọng lượng và kích thước phù hợp cho các vị trí lắp đặt nhỏ. Đây là đặc điểm hữu ích đối với các điểm kết nối quang tại hộ gia đình, phòng kỹ thuật nhỏ, cửa hàng hoặc các vị trí cuối tuyến.

Full phụ kiện SC/UPC

PR-ODF02 được cung cấp theo cấu hình full phụ kiện SC/UPC, trong đó có 2 adapter SC/UPC Simplex được lắp sẵn.

Ngoài adapter, sản phẩm còn có vỉ hàn quang, ống co nhiệt bảo vệ mối hàn và khay cuộn cáp dư. Việc tích hợp các bộ phận này giúp tạo thành một điểm phối quang hoàn chỉnh trong một hộp nhỏ gọn.

Adapter SC/UPC Simplex

Hộp được trang bị 2 adapter SC/UPC Simplex. Đây là vị trí kết nối giữa pigtail bên trong hộp với dây nhảy quang ở phía ngoài.

Thông số sản phẩm công bố Insertion Loss ≤ 0,3 dB và Return Loss ≥ 50 dB đối với UPC.

Khi triển khai, người dùng nên sử dụng các đầu nối và dây nhảy quang tương thích với chuẩn SC/UPC của adapter.

Vỉ hàn quang bảo vệ mối hàn

PR-ODF02 có vỉ hàn quang (Splice Tray) tích hợp bên trong hộp. Bộ phận này được sử dụng để giữ và sắp xếp các mối hàn quang.

Việc đưa mối hàn vào vỉ hàn giúp hạn chế tình trạng sợi quang bị để rời hoặc bị tác động trong quá trình thao tác với hộp.

Ống co nhiệt bảo vệ mối hàn

Sản phẩm đi kèm ống co nhiệt bảo vệ mối hàn, sử dụng để bảo vệ vị trí nối sau khi thực hiện hàn sợi quang.

Đây là phụ kiện cần thiết trong quá trình xử lý mối hàn, giúp kỹ thuật viên hoàn thiện và cố định vị trí nối trước khi đưa vào vỉ hàn.

Khay cuộn cáp dư

PR-ODF02 được trang bị khay cuộn cáp dư. Bộ phận này có nhiệm vụ tạo không gian để sắp xếp phần cáp quang dư bên trong hộp.

Việc quản lý cáp dư hợp lý giúp hạn chế tình trạng sợi quang bị uốn hoặc sắp xếp không kiểm soát trong quá trình lắp đặt.

Lắp đặt linh hoạt

Theo thông tin sản phẩm, PR-ODF02 có thể được:

• Treo tường.
• Đặt để bàn.
• Gắn vào hộp kỹ thuật.

Điều này giúp sản phẩm có thể được triển khai tại nhiều vị trí khác nhau tùy theo cấu trúc hệ thống.

9. Thông số kỹ thuật chi tiết

Các thông số trên được đối chiếu theo trang sản phẩm PR-ODF02 của Hoàn Phát Telecom.

Lưu ý: Nguồn hiện có chưa cung cấp kích thước tổng thể chính xác của hộp, độ dày vỏ nhựa, trọng lượng, cấp bảo vệ IP hoặc nhiệt độ hoạt động của riêng PR-ODF02. Vì vậy tôi không tự bổ sung các giá trị này.

10. Ứng dụng

Hệ thống FTTH hộ gia đình

PR-ODF02 phù hợp làm điểm kết thúc cáp quang trong các hệ thống FTTH, đặc biệt tại những vị trí chỉ cần quản lý 1–2 sợi quang.

Điểm cuối đường truyền WAN

Sản phẩm có thể được sử dụng tại điểm kết cuối đường truyền quang WAN, nơi cần tổ chức và bảo vệ điểm đấu nối trước khi kết nối tới thiết bị mạng.

Hệ thống camera IP quang

PR-ODF02 có thể được sử dụng tại các điểm triển khai camera IP sử dụng đường truyền quang, kết hợp với thiết bị chuyển đổi quang phù hợp.

Phòng kỹ thuật nhỏ

Thiết kế 2FO nhỏ gọn phù hợp với các phòng kỹ thuật hoặc điểm thiết bị không cần sử dụng ODF dung lượng lớn.

Cửa hàng và hộ kinh doanh

Sản phẩm có thể được sử dụng tại cửa hàng, văn phòng nhỏ hoặc hộ kinh doanh có nhu cầu kết nối cáp quang.

Điểm đấu nối cáp quang

PR-ODF02 giúp tập trung adapter, mối hàn và phần cáp dư vào một hộp, hỗ trợ việc quản lý điểm đấu nối gọn gàng hơn.

11. Lưu ý khi lựa chọn và lắp đặt

• Xác định hệ thống chỉ cần quản lý 2FO trước khi lựa chọn sản phẩm.
• Kiểm tra đầu nối quang để đảm bảo tương thích với SC/UPC.
• Không sử dụng đầu nối khác chuẩn nếu chưa có adapter tương thích.
• Khi hàn quang cần bảo vệ mối hàn bằng ống co nhiệt.
• Đặt mối hàn đúng vị trí trong vỉ hàn.
• Quản lý phần cáp dư trong khay cuộn cáp để hạn chế uốn gấp sợi quang.
• Không kéo căng hoặc bẻ gập sợi quang trong quá trình lắp đặt.
• Cố định cáp trước khi thực hiện hàn để hạn chế lực kéo tác động lên mối nối.
• Lựa chọn vị trí lắp đặt phù hợp với phương án đi cáp.
• Trước khi nghiệm thu nên kiểm tra chất lượng đường truyền bằng thiết bị đo quang phù hợp.
