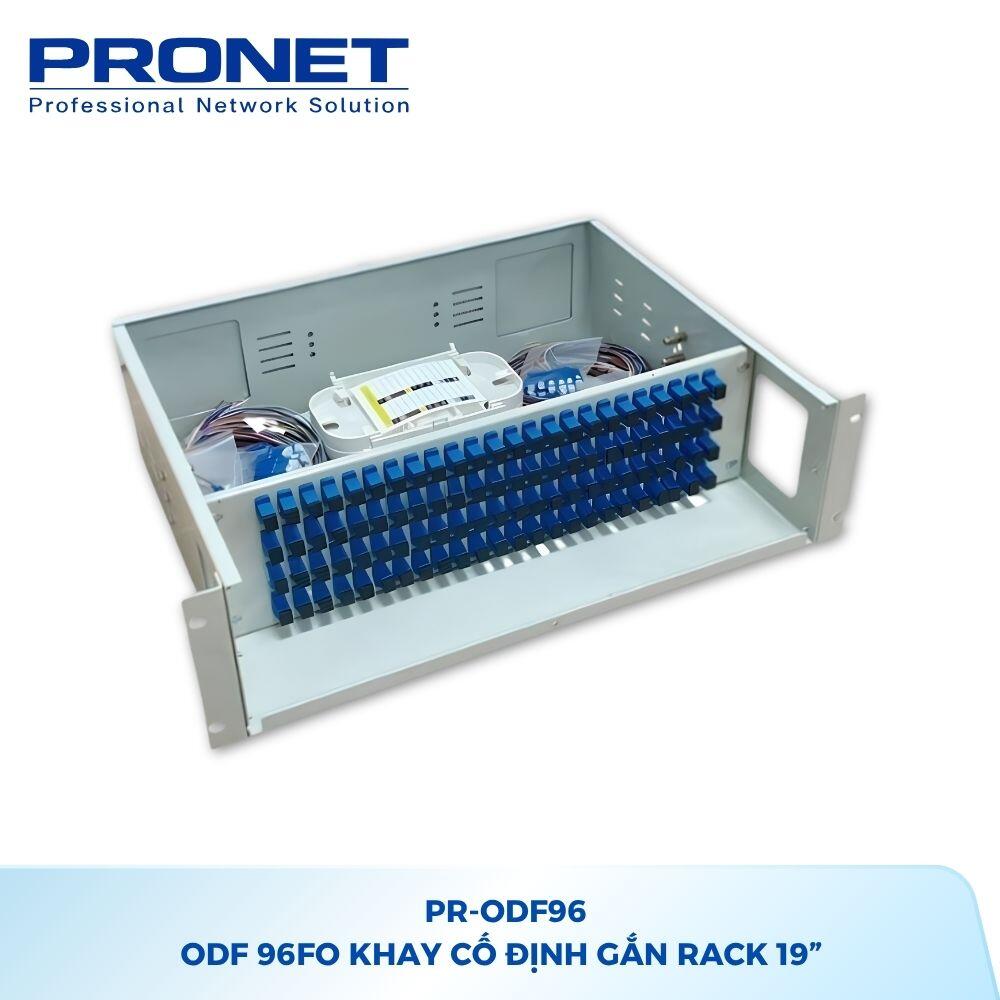

Hộp phối quang ODF 96FO PRONET PR-ODF96 – Giải pháp quản lý cáp quang mật độ cao

Trong các hệ thống mạng quang có số lượng lớn sợi quang, việc tập trung các điểm kết nối vào một hệ thống ODF giúp việc quản lý tuyến cáp, đấu nối và bảo trì trở nên thuận tiện hơn. PRONET PR-ODF96 được thiết kế cho nhu cầu này với dung lượng lên đến 96FO và khả năng lắp đặt trên tủ rack chuẩn 19 inch.

PR-ODF96 có chiều cao 4U, cung cấp 96 cổng adapter SC/UPC. Với mật độ kết nối cao, sản phẩm phù hợp với những hệ thống cần tập trung nhiều đường quang trong không gian rack có giới hạn.

Dung lượng 96FO

PR-ODF96 được thiết kế với dung lượng 96 sợi quang, tương ứng với 96 vị trí kết nối theo cấu hình SC/UPC được công bố.

Dung lượng lớn giúp sản phẩm phù hợp với các hệ thống cần quản lý nhiều tuyến cáp quang tại cùng một điểm. Thay vì phân tán nhiều hộp phối quang nhỏ, việc sử dụng một ODF có dung lượng cao giúp hệ thống được tổ chức tập trung hơn.

Thiết kế rack 19 inch, chiều cao 4U

PR-ODF96 được thiết kế để lắp đặt trên rack 19 inch với chiều cao 4U.

Đây là dạng thiết kế phù hợp với phòng máy, trung tâm dữ liệu, tủ viễn thông và các hệ thống hạ tầng mạng sử dụng tủ rack. Việc lắp đặt theo chuẩn rack giúp ODF có thể được bố trí cùng các thiết bị mạng và thiết bị quang khác trong cùng hệ thống.

96 cổng adapter SC/UPC

Sản phẩm được trang bị 96 cổng adapter SC/UPC. Cấu hình này tạo ra mật độ kết nối cao trên một khung ODF 4U.

SC/UPC là cấu hình đầu nối được sử dụng trong nhiều hệ thống mạng cáp quang. Tuy nhiên, khi triển khai thực tế cần kiểm tra loại đầu nối của tuyến cáp, pigtail và dây nhảy quang để đảm bảo đồng bộ với adapter trên ODF.

Thiết kế module hóa

Theo thông tin sản phẩm, hệ thống 96 cổng được chia thành 8 module, mỗi module quản lý 12 cổng adapter SC/UPC.

Cấu trúc module giúp việc quản lý hệ thống theo từng nhóm kết nối rõ ràng hơn. Khi cần kiểm tra hoặc bảo trì một khu vực, kỹ thuật viên có thể xác định module tương ứng thay vì phải xử lý toàn bộ hệ thống cùng lúc.

Quản lý mối hàn quang

PR-ODF96 được công bố sử dụng hệ thống splice tray để quản lý các mối hàn quang. Cấu hình được công bố gồm 24 khay hàn, mỗi khay 4 mối hàn.

Việc bố trí các mối hàn theo từng khay giúp sắp xếp phần cáp quang bên trong có hệ thống hơn, hỗ trợ công tác quản lý và bảo trì.

Cửa kính phía trước

Sản phẩm được mô tả với cửa kính cường lực phía trước. Thiết kế này cho phép người vận hành quan sát khu vực kết nối bên trong mà không nhất thiết phải mở cửa.

Cửa phía trước đồng thời tạo thành lớp bảo vệ cho khu vực adapter và hệ thống kết nối bên trong ODF.

Hệ thống dẫn cáp đa hướng

PR-ODF96 được công bố có các rãnh dẫn cáp hỗ trợ nhiều hướng, giúp việc đưa cáp vào ODF linh hoạt hơn trong quá trình triển khai trong tủ rack.

Điều này đặc biệt hữu ích khi hệ thống cáp trong tủ có cách bố trí khác nhau hoặc đường cáp được đưa vào từ các hướng khác nhau.

Quản lý hệ thống quang tập trung

Với dung lượng 96FO, PR-ODF96 hướng đến các hệ thống cần quản lý số lượng lớn kết nối quang tại một vị trí. Việc tập trung các tuyến quang giúp kỹ thuật viên thuận tiện hơn khi xác định điểm đấu nối, kiểm tra đường truyền và thực hiện bảo trì.

9. Thông số kỹ thuật chi tiết

Thông số quang được công bố

Các giá trị trên được công bố trên trang sản phẩm PR-ODF96 hiện có.

Vật liệu

Nguồn sản phẩm hiện công bố phần khung sử dụng thép nguội cán dày, bề mặt sơn tĩnh điện màu đen.

Lưu ý: Tôi chưa thấy tài liệu kỹ thuật độc lập của nhà sản xuất trong dữ liệu hiện có để xác nhận độ dày chính xác của thép, kích thước tổng thể, trọng lượng hoặc các chứng nhận kỹ thuật. Vì vậy không tự bổ sung các thông số này.

10. Ứng dụng

Trung tâm dữ liệu

PR-ODF96 phù hợp với hệ thống cần tập trung số lượng lớn kết nối quang trong tủ rack, đặc biệt khi yêu cầu mật độ kết nối cao.

Phòng máy chủ

Sản phẩm có thể được sử dụng trong phòng máy chủ để quản lý các tuyến cáp quang kết nối giữa thiết bị mạng và các khu vực khác trong hệ thống.

Hạ tầng viễn thông

Dung lượng 96FO giúp PR-ODF96 phù hợp với các hệ thống viễn thông cần quản lý nhiều tuyến cáp quang tại một điểm tập trung.

Hệ thống truyền dẫn quang

ODF đóng vai trò là điểm phối, đấu nối và quản lý các tuyến cáp quang trong hệ thống truyền dẫn.

Tủ rack mạng

Với thiết kế rack 19 inch – 4U, PR-ODF96 có thể được bố trí trong hệ thống tủ rack cùng với các thiết bị mạng và thiết bị quang khác.

Hệ thống mạng mật độ cao

96 cổng SC/UPC cho phép tập trung số lượng lớn kết nối quang trong một ODF, phù hợp với những hệ thống có mật độ kết nối cao.

11. Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra chuẩn rack 19 inch và đảm bảo tủ có đủ không gian 4U.
• Xác nhận loại đầu nối cần sử dụng trước khi lựa chọn cấu hình SC/UPC.
• Đảm bảo adapter, pigtail và dây nhảy quang sử dụng đồng bộ.
• Khi thi công cần quản lý bán kính uốn của sợi quang phù hợp với yêu cầu kỹ thuật của tuyến cáp.
• Sắp xếp các sợi quang theo từng module để thuận tiện cho việc xác định tuyến.
• Không kéo căng hoặc bẻ gập sợi quang trong quá trình đấu nối.
• Cần bố trí đường cáp vào/ra hợp lý để tránh gây áp lực lên các đầu nối.
• Đánh nhãn từng tuyến quang để thuận tiện cho việc kiểm tra và bảo trì.
• Đảm bảo ODF được cố định chắc chắn vào tủ rack.
• Với hệ thống 96FO, nên lập sơ đồ quản lý cổng và mối hàn trước khi triển khai để giảm thời gian xử lý sự cố.
