Bảng thông số kỹ thuật chi tiết (Chuẩn Datasheet Hãng)

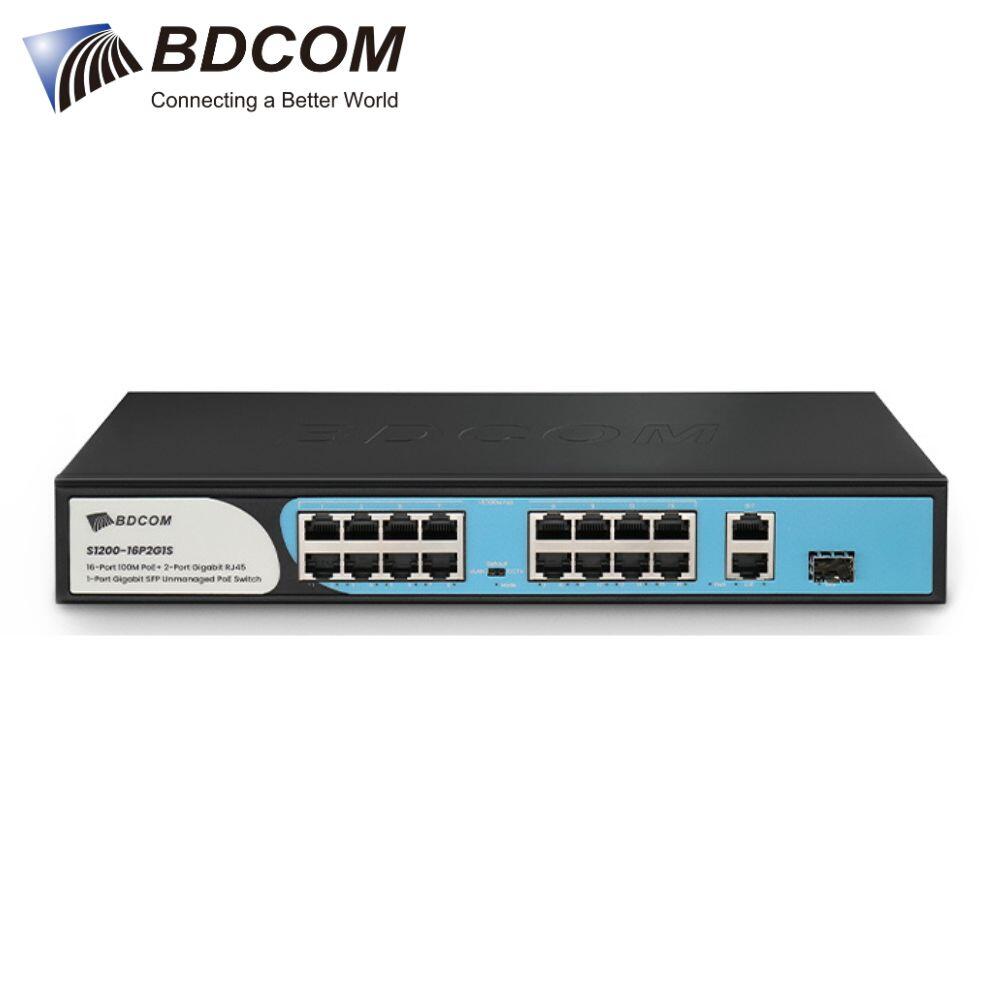

- Mã sản phẩm: BDCOM S1200-16P2G1S
- Tổng số cổng vật lý thực tế: 19 cổng kết nối
- Cổng cấp nguồn PoE (Downlink): 16 cổng RJ45 tốc độ 10/100 Mbps (Dùng kết nối Camera IP, IP Phone, Access Point)
- Cổng truyền tải dữ liệu (Uplink): 2 cổng RJ45 tốc độ 10/100/1000 Mbps + 1 cổng quang SFP tốc độ 1000 Mbps
- Tiêu chuẩn PoE tương thích: IEEE 802.3af (Tối đa 15.4W/cổng) và IEEE 802.3at (Tối đa 30W/cổng)
- Sơ đồ chân cấp nguồn (PoE Pin Assignment): Chân 1/2 (+), Chân 3/6 (-)
- Băng thông mạch nội bộ (Switching Capacity): 9.2 Gbps
- Tốc độ chuyển tiếp gói tin (Forwarding Rate): 6.84 Mpps
- Kích thước bảng địa chỉ MAC: 4K định danh thiết bị
- Phương thức xử lý dữ liệu: Store-and-Forward (Lưu trữ và chuyển tiếp để kiểm soát gói tin lỗi)
- Bộ gạt chức năng vật lý: Hỗ trợ 3 chế độ hoạt động (Default / CCTV Extend / VLAN)
- Nguồn điện hoạt động: Bộ chuyển đổi nguồn tích hợp sẵn bên trong, dải điện áp AC 100-240V, tần số 50/60Hz
- Tiêu chuẩn bảo vệ: Chống sét lan truyền cường độ 4KV cho hệ thống cổng
Chi tiết các chế độ hoạt động (Điều khiển bằng nút gạt cứng)
Sản phẩm được trang bị nút gạt vật lý độc lập ở mặt trước, hỗ trợ kỹ thuật viên thao tác nhanh các chế độ vận hành cơ sở:
- Chế độ Mặc định (Default Mode): Thiết bị vận hành như một Switch mạng thông thường. Toàn bộ các cổng kết nối giao tiếp bình thường với nhau, tự động nhận diện cáp thẳng/chéo (Auto-MDI/MDIX).
- Chế độ Mở rộng khoảng cách (CCTV / Extend Mode): Cho phép kích hoạt khả năng truyền tải dữ liệu mạng và cấp nguồn PoE vượt tải trọng khoảng cách thông thường, đạt mức tối đa lên đến 250 mét. Khi bật chế độ này, tốc độ tại 16 cổng PoE Downlink sẽ tự động giới hạn về mức 10Mbps ổn định để đảm bảo xung tín hiệu không bị suy hao trên đường dây dài.
- Chế độ Cô lập cổng (VLAN Isolation): Cách ly hoàn toàn lưu lượng giao tiếp nội bộ trực tiếp giữa các cổng PoE với nhau (từ cổng 1 đến cổng 16). Luồng dữ liệu thu tín hiệu từ các mắt camera bắt buộc phải điều hướng truyền thẳng về cụm 3 cổng Uplink, giúp giảm thiểu hiện tượng xung đột bão mạng (broadcast storm) và tăng cường bảo mật nội bộ.
Khuyến nghị ứng dụng thực tế
- Hệ thống giám sát camera IP quy mô tầm trung: Phù hợp hoàn hảo cho hạ tầng từ 9 đến 16 camera IP lắp đặt tại nhà xưởng, văn phòng, tòa nhà mini (giúp tiết kiệm chi phí phần cứng đầu cuối nhờ hạ tầng cổng 100M, trong khi luồng tổng vẫn được đảm bảo thông suốt qua cổng Uplink Gigabit).
- Ứng dụng trục truyền dẫn quang: Cổng Uplink SFP Gigabit tích hợp sẵn cho phép cắm trực tiếp module quang để truyền dữ liệu đi xa về phòng Server trung tâm thông qua cáp quang trục mà không cần tốn thêm chi phí và không gian lắp đặt bộ chuyển đổi quang điện (Converter) rời.
