Tủ đầu ghi ngoài trời PRONET PR-5316M 50×38×16cm

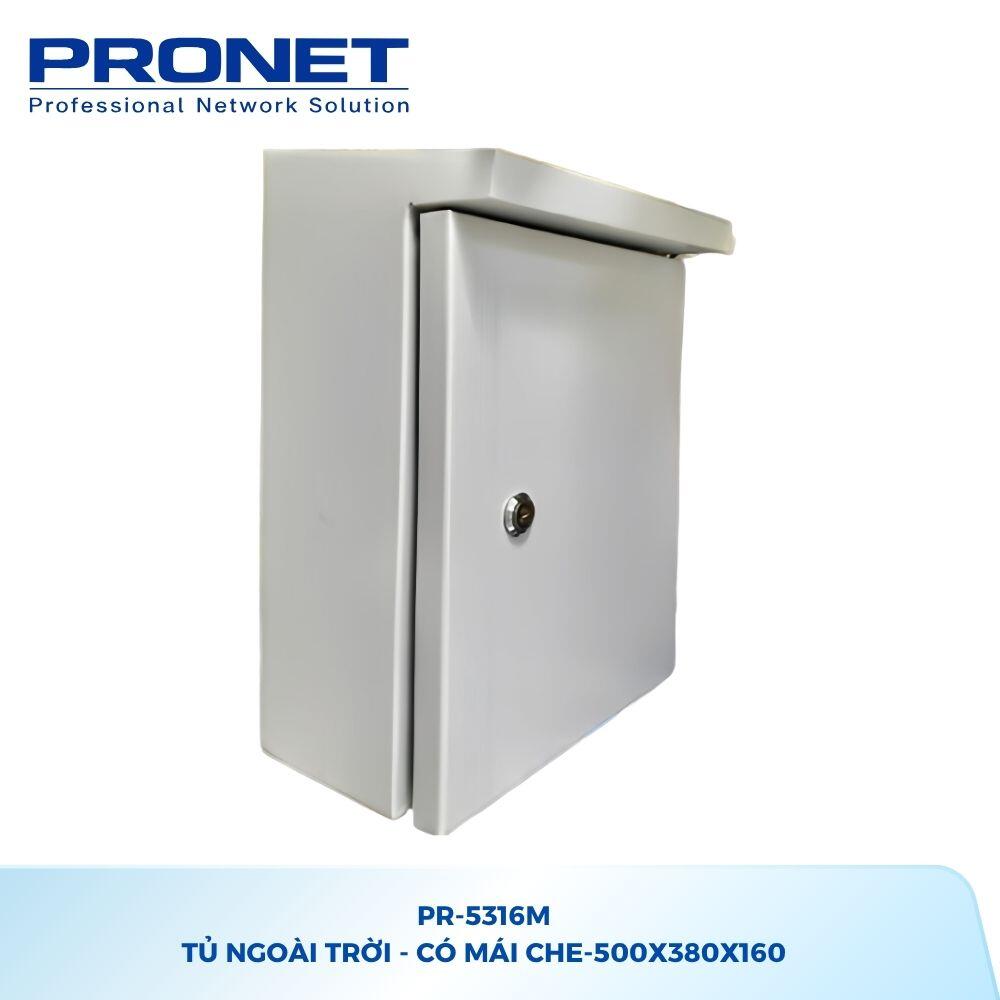

Tủ đầu ghi ngoài trời PRONET PR-5316M

Trong các hệ thống camera, mạng và thiết bị kỹ thuật triển khai ngoài trời, việc bố trí một tủ bảo vệ phù hợp giúp thiết bị được sắp xếp tập trung và thuận tiện hơn trong quá trình kiểm tra, bảo trì. PRONET PR-5316M là mẫu tủ đầu ghi ngoài trời được thiết kế theo hướng này, với kích thước 50 × 38 × 16 cm và cấu tạo phù hợp cho việc lắp đặt tại các vị trí như trụ điện hoặc ống sắt.

Theo thông tin kỹ thuật được cung cấp, PR-5316M sử dụng thép tấm dày 1.0mm và được hoàn thiện bằng sơn tĩnh điện chống gỉ sét. Đây là những thông tin quan trọng khi lựa chọn tủ bảo vệ thiết bị cho môi trường ngoài trời, đặc biệt khi tủ cần được lắp đặt tại những vị trí có điều kiện môi trường khác với không gian trong nhà.

Thiết kế 4 pass cho việc treo trụ

Một điểm đáng chú ý của PR-5316M là thiết kế 4 pass treo trụ điện hoặc ống sắt. Cấu hình này giúp sản phẩm phù hợp với các phương án triển khai mà tủ cần được cố định trên cột hoặc kết cấu dạng ống.

Việc có sẵn 4 pass cũng giúp xác định rõ định hướng sử dụng của sản phẩm: đây không chỉ là tủ đặt thiết bị thông thường mà còn hướng tới các hệ thống cần bố trí thiết bị tại vị trí ngoài trời và trên kết cấu trụ.

Kích thước 50 × 38 × 16 cm

PR-5316M có kích thước 50 × 38 × 16 cm. Với chiều sâu 16 cm, người dùng cần đối chiếu kích thước thực tế của đầu ghi, thiết bị mạng, nguồn và các thiết bị dự kiến lắp đặt trước khi triển khai.

Kích thước tủ cũng cần được xem xét cùng phương án đi dây. Không nên chỉ dựa vào kích thước tổng thể của thiết bị mà cần tính đến không gian dành cho đầu nối, dây nguồn, dây mạng và thao tác bảo trì.

Thép tấm dày 1.0mm và sơn tĩnh điện

Thân tủ được làm từ thép tấm sơn tĩnh điện dày 1.0mm. Bề mặt được mô tả là sơn tĩnh điện chống gỉ sét, phù hợp với định hướng sử dụng ngoài trời của sản phẩm.

Thông số vật liệu này cũng là cơ sở để người dùng đánh giá kết cấu tủ khi lựa chọn giữa các mẫu tủ có kích thước khác nhau. Tuy nhiên, dữ liệu hiện có không công bố tải trọng tối đa, vì vậy không nên tự quy đổi độ dày thép thành một mức tải trọng cụ thể.

Thiết kế dành cho môi trường ngoài trời

PR-5316M được dữ liệu sản phẩm mô tả là có thiết kế chống bụi và chống nước ngoài trời. Đây là một đặc tính quan trọng đối với tủ dùng để bảo vệ thiết bị tại các vị trí ngoài trời.

Tuy nhiên, thông tin hiện có không cung cấp cấp bảo vệ IP cụ thể, vì vậy khi triển khai trong dự án yêu cầu cấp IP xác định, cần có tài liệu kỹ thuật hoặc xác nhận từ nhà sản xuất trước khi lựa chọn.

Cửa trước có khóa bảo vệ

PR-5316M được trang bị cửa trước có khóa bảo vệ, đồng thời thiết kế cửa cho phép thao tác bảo trì thiết bị. Cấu hình này giúp việc tiếp cận thiết bị bên trong có kiểm soát hơn so với việc để thiết bị ngoài trời không có tủ bảo vệ.

Đối với hệ thống camera hoặc thiết bị mạng đặt tại các vị trí công cộng, việc có cửa khóa cũng giúp kỹ thuật viên dễ dàng xác định khu vực cần mở khi kiểm tra hoặc bảo trì.

Mã sản phẩm và nhận diện

PR-5316M là mã sản phẩm dùng để nhận diện mẫu tủ đầu ghi ngoài trời của PRONET. Khi đặt hàng hoặc triển khai dự án, nên đối chiếu đồng thời mã sản phẩm, kích thước và các thông số kỹ thuật để tránh nhầm với các mẫu tủ ngoài trời có kích thước khác.

9. Thông số kỹ thuật chi tiết

Lưu ý: Nguồn dữ liệu hiện có không xác nhận các thông số như cấp IP, tải trọng tối đa, màu sắc, hệ thống quạt, kích thước lỗ luồn dây hoặc phụ kiện bên trong, vì vậy các thông tin này không được tự bổ sung.

10. Ứng dụng

Bảo vệ đầu ghi camera ngoài trời

PR-5316M có thể được sử dụng làm tủ bảo vệ cho các thiết bị đầu ghi được triển khai tại vị trí ngoài trời, với điều kiện kích thước thiết bị phù hợp với không gian tủ.

Hệ thống camera giám sát

Tủ có thể được sử dụng trong các hệ thống CCTV cần bố trí thiết bị tại vị trí ngoài trời. Thiết kế 4 pass giúp phù hợp với phương án cố định trên trụ điện hoặc ống sắt.

Hệ thống mạng ngoài trời

PR-5316M có thể được xem xét để bố trí các thiết bị mạng hoặc thiết bị kỹ thuật phù hợp về kích thước trong những hệ thống triển khai ngoài trời.

Hạ tầng viễn thông

Thiết kế dạng tủ ngoài trời và khả năng treo trên trụ giúp sản phẩm phù hợp để nghiên cứu sử dụng trong các điểm kỹ thuật thuộc hạ tầng viễn thông, với điều kiện thiết bị bên trong đáp ứng kích thước tủ.

Các vị trí cần bảo vệ thiết bị khỏi môi trường bên ngoài

Sản phẩm phù hợp với các hệ thống cần bố trí thiết bị trong tủ có thiết kế chống bụi và chống nước ngoài trời, thay vì để thiết bị trực tiếp trong môi trường lắp đặt.

11. Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra kích thước thực tế của thiết bị trước khi lắp đặt, đặc biệt là chiều sâu thiết bị và không gian dành cho dây kết nối.
• Đối chiếu kích thước tủ 50 × 38 × 16 cm với mặt bằng lắp đặt thực tế.
• Kiểm tra vị trí và phương án cố định 4 pass trước khi treo tủ lên trụ điện hoặc ống sắt.
• Lựa chọn vị trí lắp đặt phù hợp với hệ thống và điều kiện môi trường thực tế.
• Sắp xếp dây nguồn, dây mạng và dây tín hiệu gọn gàng để thuận tiện kiểm tra, bảo trì.
• Đảm bảo cửa tủ có thể đóng mở thuận tiện sau khi thiết bị và dây dẫn được lắp đặt.
• Khóa cửa sau khi hoàn tất thao tác kỹ thuật để hạn chế việc tiếp cận thiết bị ngoài ý muốn.
• Không tự suy luận cấp bảo vệ IP từ cụm từ “chống bụi và chống nước”; nếu dự án yêu cầu IP cụ thể cần xác nhận tài liệu kỹ thuật.
• Không tự xác định tải trọng tối đa của tủ khi nguồn chưa công bố thông số này.
• Khi đặt hàng, nên sử dụng đúng mã PR-5316M để tránh nhầm với các mẫu tủ PRONET có kích thước khác.
